Ремодулятор RMD940

Ремодулятор QPSK RMD940

Описание:

    Ремодулятор RMD940 представляет собой функционально законченное устройство предназначенное для восстановления основных характеристик цифрового QPSK модулированного радиосигнала, распространяемого на большие расстояния при помощи многократных ретрансляций.
    Устройство имеет четыре независимых канала-ремодулятора, состоящих из модуля тюнера L-диапазона (950-2150 МГц), на входе, и модуля QPSK модулятора в L-диапазоне на выходе. Сигнал с выхода модулятора с помощью преобразователя частот может быть перенесен в желаемый участок СВЧ диапазона (например, в Ku-диапазон для систем спутникового вещания и МИТРИС).
    Все работы по управлению этим устройством, а также мониторинг его состояния выполняется с персонального компьютера оператора, где установлен пакет ПО “Crypton DTV Master”. Коммуникационной средой между ремодулятором и управляющим компьютером является обычная TCP/IP сеть (100BaseTX, кабель UTP5, разъем RJ45, активное сетевое оборудование). Ограничений на количество устройств в сети нет. Основное применение RMD940 находит в сетях МИТРИС.

Возможности:

  • Четыре канала ремодуляции. Позволяют, с помощью одного устройства производить восстановление сигнала четырех источников.
  • Отключение канала при необходимости. Если нет необходимости использовать все четыре канала (или по другим причинам) любой из каналов может быть отключен, при этом сигнал на выходе модулятора пропадает, канал переходит в режим пониженного энергопотребления. В отключенном состоянии остается возможность изменить настройки канала, но изменения вступят в силу только при включении канала.
  • QPSK тюнер L-диапазона. QPSK тюнер имеет допустимый уровень входного сигнала -25…-65 dBm.
  • QPSK модулятор L-диапазона. QPSK модулятор на нагрузке 50 Ом развивает мощность –3 дБм и имеет точность установки частоты ±5 кГц.
  • Сеть TCP/IP. Соединение данного устройства и управляющего компьютера оператора выполнено через обычное оборудование TCP/IP сетей.
  • Надежное ПО. Пакет ПО “Crypton DTV Master” позволяет выполнять задачи управления и мониторинга состояния устройств в сети в реальном времени.

Конструкция:

    Ремодулятор RMD940 выполнен в виде самостоятельного металлического корпуса Multipac со встроенным источником питания. Корпус легко монтируется в 19" приборные шкафы. Высота корпуса -2U (89 мм), глубина - 295 мм, ширина - 483 мм.

Технические характеристики ремодулятора RMD940:

Входы
Тюнер
  • Количество: 4
  • Демодуляция: QPSK (соответствие EN 300421)
  • Диапазон входных частот: 950…2150 МГц
  • Допустимый уровень входного сигнала: -25…-65 dBm
  • Входное сопротивление: 75 Ом
  • Скорость входного потока: 25-30 Мсим/с
  • Режимы FEC - 1/2, 2/3, 3/4, 5/6, 7/8
  • Разъем – F-тип (IEC 169-24)
Выходы
Модулятор
  • Количество: 4
  • QPSK модуляция: соответствие EN 300421
  • Уровень выходного сигнала: -7…-3 dBm
  • Символьная скорость: 25-30 Мсимв/с (шаг 0,125 Мсимв/с)
  • Диапазон частот: 950 – 1800 МГц (два поддиапазона, в зависимости от исполнения)
      950-1450 МГц
      1450-1800 МГц
  • Точность установки частоты: ±5 кГц
  • Режимы FEC - 1/2, 2/3, 3/4, 5/6, 7/8
  • Выходное сопротивление: 50 Ом
  • Разъем – SMA
Контроль и управление
Удаленное
  • Ethernet (TCP/IP)
  • Программное обеспечение: «Cryptоn DTV Master»
Физические параметры
Размер
  • 2U(19")
  • 93мм х 482,6мм х 300мм
  • 3.65" х 19" x 13.25"
Вес
    4,3 кг
Питание
  • 90-260V AC 50/60 Hz
  • Мощность: не более 35W
Климатические условия
Функционирование
  • Температура: 0 °С - +45 °С
  • Влажность: 5% - 85% (без конденсации влаги)
Хранение и транспортировка
  • Температура: -40 °С - +70 °С
  • Влажность: 0% - 85% (без конденсации влаги)

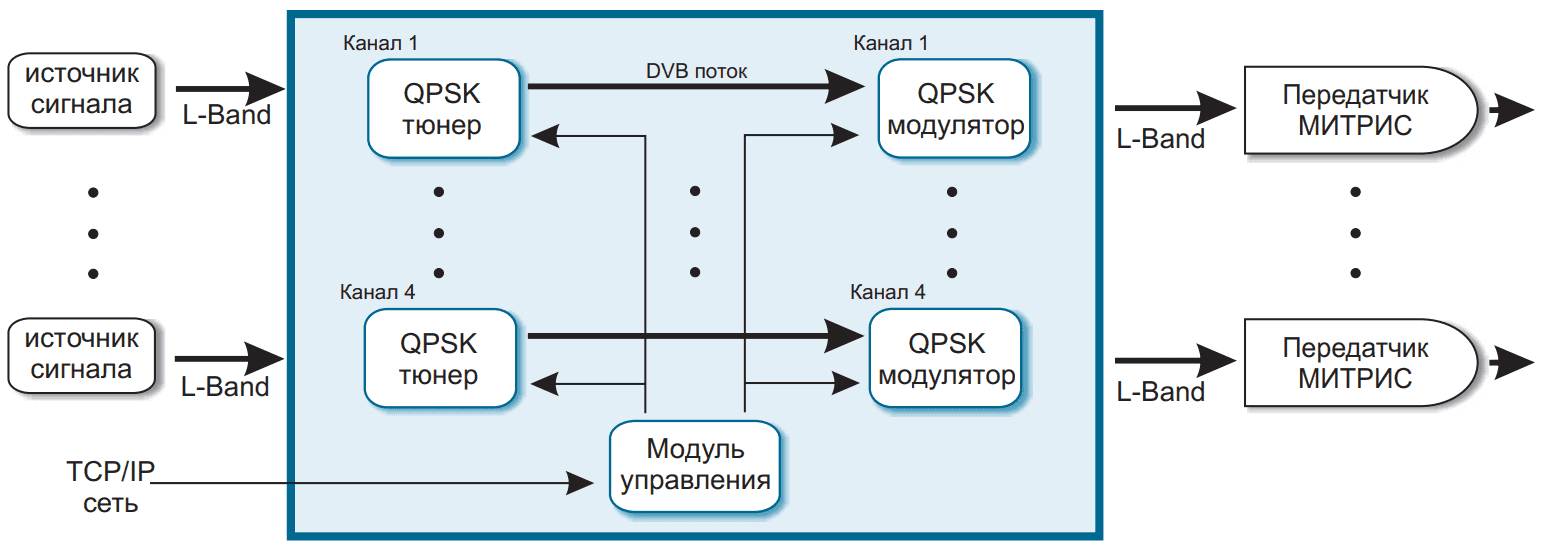

Функциональная блок-схема ремодулятора RMD940:

Функциональная блок-схема QPSK Ремодулятора RMD940

Краткое описание основных блоков RMD940:

  • QPSK тюнер. Модуль тюнера осуществляет прием сигнала, его демодуляцию и коррекцию ошибок. Восстановленный сигнал подается на выход модуля тюнера в виде цифрового потока соответствующего спецификации DVB.
  • QPSK модулятор. Модуль модулятора осуществляет QPSK модуляцию и обработку помехозащитным кодом входной DVB поток, который затем преобразуется в выходной сигнал L-диапазона.
  • Управляющий модуль. Модуль управления обрабатывает команды управляющего компьютера, выполняет операции управления тюнерами и модуляторами, а так же периодически опрашивает состояния тюнеров и модуляторов и в случае возникновения некорректной работы этих модулей производит попытки восстановления их нормального функционирования.
