DTV сервер COD881MS

MPEG-2 кодер-мультиплексор с DVB скремблером Crypton COD881MS

Описание:

    DTV сервер Crypton COD881MS - это многофункциональный сервер услуг платного цифрового телевидения. COD881MS представляет собой функционально законченное устройство преобразования аналоговых сигналов в цифровой поток DVB. Встроенный в изделие QPSK модулятор на выходе имеет сигнал в L-диапазоне (950-1950 МГц), который с помощью преобразователя частот может быть перенесен в желаемый участок ВЧ диапазона (например, в Ku-диапазон для систем спутникового вещания и МИТРИС).     Система имеет 8 цифровых ТВ программ, которые в выборочном порядке могут быть скремблированы уникальными для каждой программы динамическими ключами. Система пользовательских сообщений рассчитана на поддержку до 16 миллионов абонентов суммарно для всех восьми каналов. Данное устройство в соответствии со спецификацией ETS-300468 включает в поток PSI и SI информацию.     Все работы по управлению этим устройством, а также мониторинг его состояния выполняется на персональном компьютере оператора, где установлен пакет ПО “Crypton DTV Master”. Коммуникационной средой между сервером и управляющим компьютером является обычная TCP/IP сеть (100 Base TX, кабель UTP5, разъем RJ45, активное сетевое оборудование). Ограничения на количество устройств в сети не накладываются.     Основное применение COD881MS находит в головных станциях кабельного телевидения, сетях МИТРИС, MMDS и LMDS. COD881MS вид сзади

Возможности:

  • Восемь аналоговых входов. Видео и стерео звук для каждого из восьми каналов преобразуются в восемь DVB совместимых потоков (MPEG2 кодер видео, MPEG1 Layer 2 - звук). Каждый из этих потоков затем мультиплексируется в один общий DVB поток.
  • Набор битовых скоростей для видео и звука. Для каждого канала имеется возможность установить свою скорость потока. Гибкая настройка позволяет более эффективно использовать частотный ресурс. Каналы с преимущественно динамической картинкой могут быть настроены на высокую скорость потока. Для кана-лов, где преобладают статические изображения, скорость потока может быть уменьшена без существенной потери качества.
  • ТВ и радио каналы. Каждый канал может быть настроен как ТВ канал (видео и стерео звук) или как радио канал (только стерео звук).
  • Автономная перенастройка канала. Эксплуатация данного устройства в течении длительного времени требует наличия механизма быстрого устранения возможных неполадок. Любой из восьми MPEG энкодеров в течении короткого времени может быть перезагружен и перенастроен в соответствии с настройками данного канала.
  • Отключение канала при необходимости. На время профилактических работ (или по другим причинам) любой из каналов может быть отключен. Отключение канала приводит к полному исключению потока этого канала из суммарного выходного потока и не влияет на остальные каналы.

  • DVB-совместимый скремблер. Скремблер представляет собой реализацию Common Scrambler Algorithm, описание которого приведено в спецификации DVB-CAS ETR-289.

  • QPSK модулятор L-диапазона. QPSK модулятор имеет согласованный 50 Ом выход и точность установки частоты 5 кГц.

  • Сеть TCP/IP. Соединение данного устройства и управляющего компьютера оператора выполнено через обычное оборудование TCP/IP сетей.

  • Надежное ПО. Пакет ПО “Crypton DTV Master” позволяет выполнять задачи управления и мониторинга состояния устройств в сети в реальном времени.

Конструкция:     DTV сервер СOD881MS выполнен в виде самостоятельного металлического корпуса Multipac со встроенным источником питания. Корпус легко монтируется в 19" приборные шкафы. Высота корпуса -2U (89 мм), глубина - 295 мм, ширина - 483 мм.
Технические характеристики DTV сервера COD881MS:
Входы
Видео
  • Количество: 8
  • Форматы: PAL/SECAM
  • Аналоговый интерфейс: композитный (CVBS)
  • A/D 10 бит
  • Напряжение на входе: 0,1 – 1В
  • Автоматическая регулировка усиления
  • Разъем BNC
Аудио
  • 8 стерео каналов (аналоговый)
  • Напряжение на входе: 0,1 – 1В
  • Разъем RCA
Режимы работы входов
    ТВ, радио, отключен
Обработка
Параметры кодирования видео
  • MPEG-2 4:2:0 P@ML
  • Битовые скорости: 3, 4, 5, 6 Мбит/с (CBR), 4 Мбит/с (VBR)
Параметры кодирования аудио
  • MPEG I Layer II
  • Частота дискретизации: 44.1 KHz
  • Битовые скорости: 64, 128, 192, 224, 256, 384 Kbps
Генератор таблиц PSI/SI
  • Вставка таблиц PSI/SI в соответствии с ETS-300468
  • Таблицы DVB SI:
      SDT- таблица описания программ
      ECM- информация условного доступа
  • Таблицы PSI MPEG-2:
      PAT - таблица программ
      PMT - таблица содержания программы
Мультиплексор
  • Мультиплексирование до 8-ми DVB транспортных потоков
  • Назначение PID
Условный доступ
  • Встроенный DVB-совместимый скремблер
  • Система условного доступа: “Crypton” соответствует ETR-289, DVB Simulcrypt
  • Максимальное количество скремблируемых каналов: 8
Выход
Модулятор
  • QPSK модуляция: соответствие EN 300421
  • Скорость входного потока: 1 – 50Мбит/с
  • Символьная скорость: 25 – 30Мсимв/с (шаг 0,125Мсимв/с)
  • Диапазон частот: 950-1950МГц (два поддиапазона):
      950-1500МГц
      1450-1950МГц
  • Точность установки частоты: ±5кГц
  • Шаг перестройки частоты: 1 Гц
  • Режимы FEC - 1/2, 2/3, 3/4, 5/6, 7/8
  • Выходное сопротивление: 50 Ом
  • Разъем – SMA
Контроль и управление
Удаленное
  • Ethernet (TCP/IP)
  • Программное обеспечение: «Cryptоn DTV Master»
Физические параметры
Размер
  • 2U(19")
  • 93мм х 482,6мм х 336мм
  • 3.65" х 19" x 13.25"
Вес
    4,3 кг
Питание
  • 90-260V AC 50/60 Hz
  • Мощность: не более 80W
Климатические условия
Функционирование
  • Температура: 0 °С - +45 °С
  • Влажность: 5% - 85% (без конденсации влаги)
Хранение и транспортировка
  • Температура: -40 °С - +70 °С
  • Влажность: 0% - 85% (без конденсации влаги)
Вентиляция
    Принудительная циркуляция воздуха

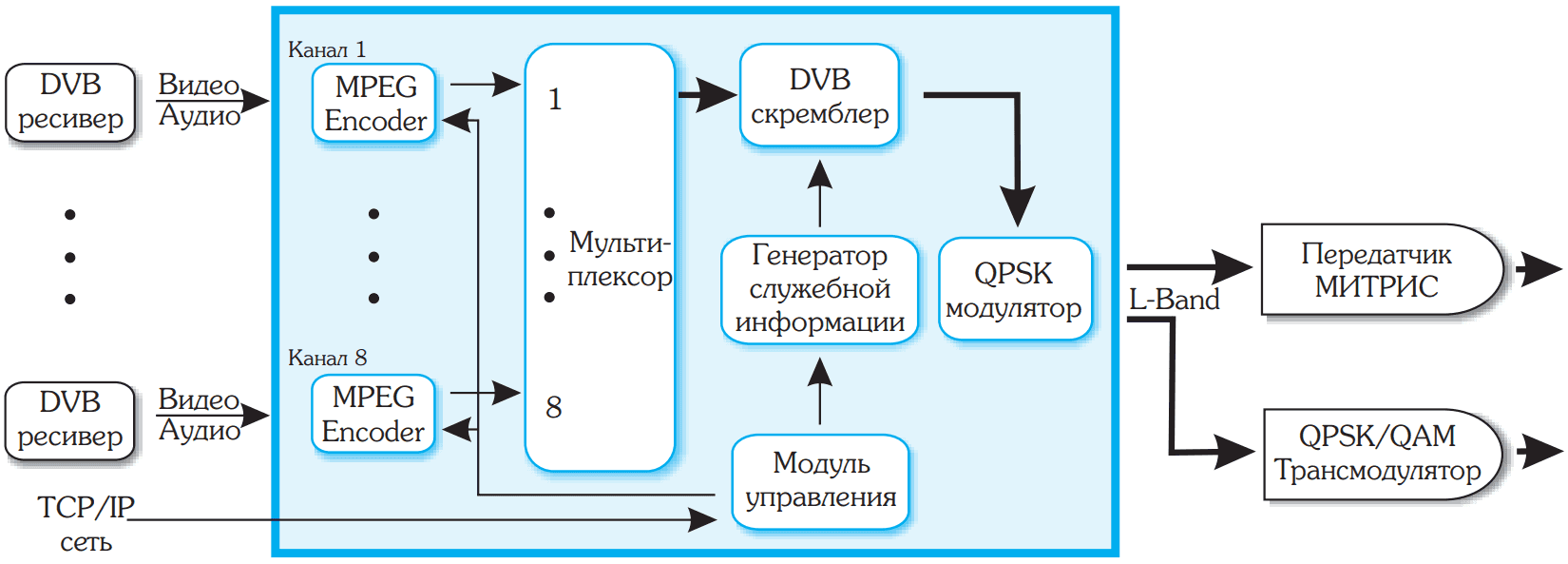

Функциональная блок-схема сервера COD881MS:
Функциональная блок-схема изделия - MPEG-2 кодер-мультиплексор с DVB скремблером и QPSK модулятором COD881MS
Краткое описание основных блоков COD881MS:
  • MPEG Encoder. Модуль MPEG encoderа преобразует аналоговые сигналы изображения и звука в цифровой поток согласно спецификации DVB.

  • Мультиплексор. Восемь сформированных цифровых канала мультиплексируются в один общий цифровой поток DVB в модуле 8-канального мультиплексора.

  • DVB Скремблер. Используемый в устройстве скремблер является DVB-совместимым и соответствует спецификации DVB-CAS ETR-289. Он производит выборочное скремблирование цифровых телевизионных программ. Главная цель скремблирования исключить несанкционированный просмотр телевизионных программ. С выхода скремблера поток подается на модулятор, а затем на преобразователь частот, после чего достигает абонентского оборудования это может быть цифровой ресивер с системой кодирования «Crypton» и обычный цветной телевизионный приемник. Конечным пунктом системы является экран телевизора у абонента телекомпании.

  • Генератор служебной информации. Генератор служебной информации выполняет операции вставки управляющих сообщений, по которым ресивер на приемной стороне может решать, что делать с выбранным телеканалом.

  • Управляющий модуль. Управляющий модуль используется для выполнения операции управления подписчиками, сбор статусной информации, управления энкодерами и для других задач.

  • QPSK модулятор. Устройство снабжено встроенным QPSK модулятором с несущей частотой перестраиваемой в диапазоне 950-1750 МГц.

скачать инструкцию в формате PDFОписание DTV сервера Crypton COD881MS в формате pdf
