MPEG2 кодер Crypton COD882ASI

MPEG 2 кодер мультиплексор с DVB скремблером и ASI выходом COD882ASI

Описание:

    MPEG2 кодер Crypton COD882ASI- это многофункциональный сервер услуг платного цифрового телевидения. COD882ASI представляет собой функционально законченное устройство преобразования аналоговых сигналов в цифровой MPEG2 многопрограммный транспортный поток (MPTS), который, в случае необходимости организации условного доступа в сети вещания может быть скремблирован с организацией управления абонентами при помощи встроенной системы условного доступа CAS Crypton. В устройстве предусмотрен механизм внедрения необходимой сервисной информации, DVB EPG, NIT, TOT, TDT, служебных сообщений CAS Crypton. Сформированный таким образом и готовый к вещанию поток выдается в виде DVB ASI сигналы на DVB модулятор, IPTV стример или другое устройство для дальнейшего распространения в пользовательской сети.
    Устройство имеет ASI выход, предназначенный для работы совместно с DVB модулятором. Система имеет 8 цифровых ТВ программ, которые в выборочном порядке могут быть скремблированы уникальными для каждой программы динамическими ключами. Система пользовательских сообщений рассчитана на поддержку до 16 миллионов абонентов суммарно для всех восьми каналов. Данное устройство в соответствии со спецификацией ETS-300468.
    Управление режимами каждого из 8-ми MPEG-2 кодеров, абонентской службой СAS Crypton, загрузка данных сервисных таблиц и др. настройки производятся программой «DTV Master» из интегрированного пакета программ “Crypton Software Suite”. В пакет также входит набор утилит формирования NIT и EPG таблиц, автоматизации управления абонентской службой и др.
    Коммуникационной средой между сервером и управляющим компьютером является обычная TCP/IP сеть (100 Base TX, кабель UTP5, разъем RJ45, активное сетевое оборудование). Ограничения на количество устройств в сети не накладываются.
    Основное применение COD881ASI находит в головных станциях кабельного телевидения, сетях IPTV, МИТРИС, MMDS и LMDS.

Возможности:

  • Восемь аналоговых входов. Видео и стерео звук для каждого из восьми каналов преобразуются в восемь DVB совместимых потоков (MPEG2 видео, MPEG1 Layer 2 звук). Каждый из этих потоков затем мультиплексируется в один общий DVB поток.
  • Набор битовых скоростей для видео и звука.
    Для каждого канала имеется возможность установить свою скорость потока. Гибкая настройкапозволяет более эффективно использовать частотный ресурс. Каналы с преимущественно динамической картинкой могут быть настроены на высокую скорость потока. Для каналов, где преобладают статические изображения, скорость потока может быть уменьшена без существенной потери качества.
  • Режим работы с переменной и постоянной скоростью потока. Для любого ТВ канала имеется возможность выбрать режим работы с постоянной или переменной скоростью видео потока. Как правило, режим работы с переменной скоростью потока является более эффективным, чем с постоянной скоростью особенно для программ с динамичным информационным содержанием.
  • Видео фильтр. Видео фильтр (если включен) позволяет эффективно подавлять высокочастотную составляющую для аналоговых сигналов с посредственным качеством, что в свою очередь позволяет еще более эффективно использовать частотный ресурс.
  • ТВ и радио каналы. Каждый канал может быть настроен как ТВ канал (видео и стерео звук) или как радио канал (только стерео звук).
  • Автономная перенастройка канала. Эксплуатация данного устройства в течении длительного времени требует наличия механизма быстрого устранения возможных неполадок. Любой из восьми MPEG энкодеров в течении короткого времени может быть перезагружен и перенастроен в соответствии с настройками данного канала.
  • Отключение канала при необходимости. На время профилактических работ (или по другим причинам) любой из каналов может быть отключен. Отключение канала приводит к полному исключению потока этого канала из суммарного выходного потока и не влияет на остальные каналы.
  • DVB-совместимый скремблер. Скремблер представляет собой реализацию Common Scrambler Algorithm, описание которого приведено в спецификации DVB-CAS ETR-289.
  • DVB EPG. В устройстве предусмотрен механизм внедрения таблиц электронного телегида согласно EN300468.
  • DVB NIT. Для организации в сети службы автоматического сетевого поиска в устройстве предусмотрен механизм внедрения NIT таблиц.
  • TOT, TDT. Внедрение соответствующих TOT и TDT таблиц позволяет поддерживать службу сетевого времени.
  • Цифровой ASI выход. Сформированный и готовый к вещанию MPEG2 MPTS поток выдается на выходной DVB ASI порт в соответствии с EN50083-9
  • Сеть TCP/IP. Соединение данного устройства и управляющего компьютера оператора выполнено через обычное оборудование TCP/IP сетей.
  • Надежное ПО. Пакет ПО “Crypton Software Suite” позволяет выполнять задачи управления и мониторинга состояния устройств в сети в реальном времени.

Конструкция:

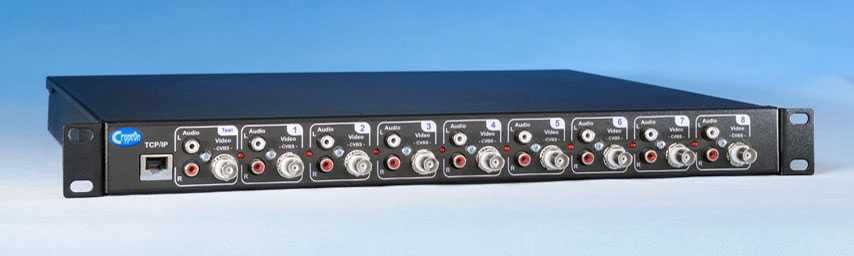

    DTV сервер СOD882ASI выполнен в виде самостоятельного металлического корпуса Multipac со встроенным источником питания. Корпус легко монтируется в 19" приборные шкафы. Высота корпуса -1U (44 мм), глубина - 406 мм, ширина - 485 мм.

Технические характеристики DTV сервера COD882ASI:

ПараметрЗначение параметраПримечание
Входы видео
Количество8
Тип сигналаПЦТСBNC (75Ом)
Входы аудио
Количество8
Тип сигналаСтереоRCA (10кОм)
Формат преобразования
ВидеоMPEG2 Video MP@MLISO/IEC13818-2
АудиоMPEG1 Audio Layer 1/2ISO/IEC11172-3
Частота дискретизации 44.1кГц,
Битовая скорость
ВыходСдвоенный DVB ASIСпецификация EN 50083-9, разъем BNC(75 Ом)
Максимальная скорость выходного потока, Мбит/с54
Управление устройством100Мбит/с Ethernet, TCP/IPРазъем RJ45
Программное обеспечениеCrypton Software Suite
Напряжение питания, В90-260Переменное напряжение частотой 50/60 Гц
Потребляемая мощность, Вт (не более)60
Ширина, мм485
Глубина, мм406
Высота, мм44

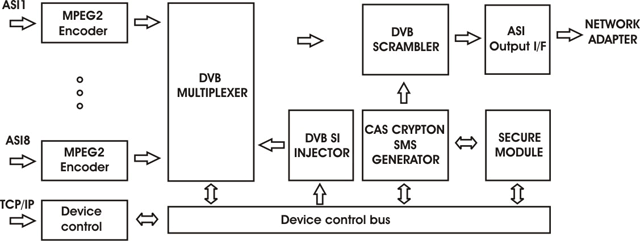

Функциональная блок-схема изделия COD882ASI:


Функциональная блок-схема DVB сервера COD882ASI

Краткое описание основных блоков COD882ASI:

  • MPEG-2 Encoder. Модуль MPEG2 кодера преобразует аналоговые сигналы изображения и звука в цифровые MPEG2 видео/аудио потоки.
  • DVB Мультиплексор. Цифровые видео/аудио потоки каждой из 8 программ мультиплексируются в один MPEG2 многопрограммный транспортный поток.
  • DTV Скремблер.Используемый в устройстве скремблер является DVB-совместимым и соответствует спецификации DVB-CAS ETR-289. Он производит выборочное скремблирование цифровых сервисов.
  • DVB SI Injector.Генератор служебной информации выполняет функцию внедрения основных сервисных таблиц многопрограммного потока, а также дополнительных таблиц реализующих службы электронного телегида(EPG), сетевого навигатора(NIT), системного времени (TOT/TDT).
  • CAS Crypton SMS Generator.Для организации условного доступа к программам в устройстве предусмотрен SMS генератор системы условного доступа CAS Crypton. Основной его задачей является внедрение в поток необходимых для декодирования абонентским ресивером служебных сообщений и синхронизация системы условного доступа.
  • SECURE MODULE. Секретный модуль обеспечивает необходимую защиту служебной информации CAS Crypton с целью предотвращения несанкционированного просмотра платных телевизионных программ.

скачать техническое описание в формате PDF Описание DTV сервера Crypton COD882ASI в формате pdf (468 кбайт)
